安巖AYP-G型投入式水位計適用于長期布設在水工建筑物或巖土邊坡的測壓管內，測量測壓管內水位的變化量；亦用于長期監測水庫、河流、湖泊等水位的變化量。

產品介紹

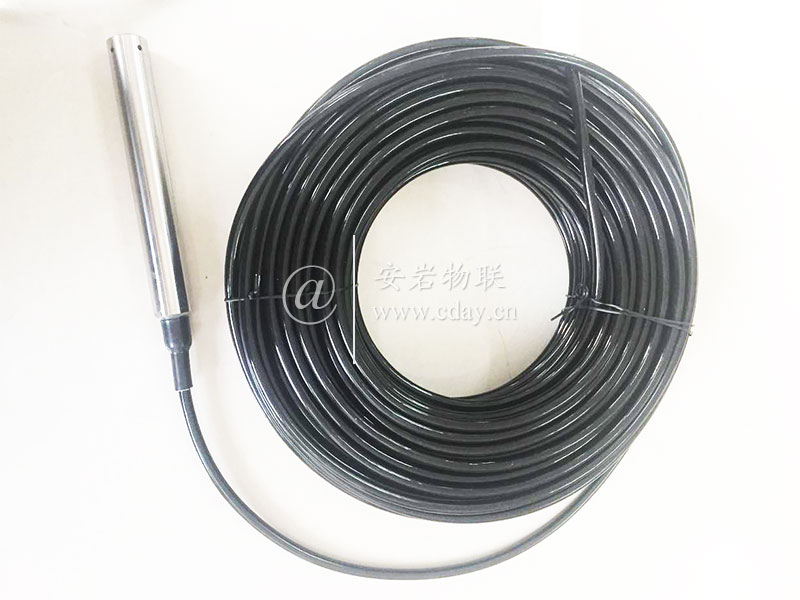

安巖AYP-G型投入式水位計(智能)

安巖AYP-G型投入式水位計適用于長期布設在水工建筑物或巖土邊坡的測壓管內，測量測壓管內水位的變化量；亦用于長期監測水庫、河流、湖泊等水位的變化量。

投入水位計采用進口硅壓機芯、全不銹鋼結構，24×136mm的靈巧體積，可方便的放置在含1英寸以上的測壓管內。 投入式水位計為智能傳感器，輸出信號為物理量并溫度、氣壓自動補償。

2規格及主要技術參數

安巖AYP-G型投入水位計有10米、20米、30米、50米和70米等規格。

安巖AYP-G型投入水位計信號傳輸電纜內附導氣管，使傳感器背壓腔與電纜線出口處的大氣相通，傳感器測量時自動溫度修正氣壓補償，確保測量精度。

3結構及工作原理

3.1結構

安巖AYP-G型投入式水位計由透水石、硅壓傳感器、數字電路、密封殼體，信號傳輸電纜等組成。

3.2工作原理

當被測水壓荷載作用在投入式水位計上時，將引起硅壓傳感器感應膜的變形，變形量經數字電路采集調制后，由電纜傳輸至讀數裝置，即可直接顯示被測水位值。

VWP-G型投入式水位計采用外殼接地及雙絞屏蔽附通氣管電纜，有效地提高了儀器抗干擾和防雷擊的能力。
