儀器特點：安巖?AYE型振弦式混凝土應力計具有智能識別功能

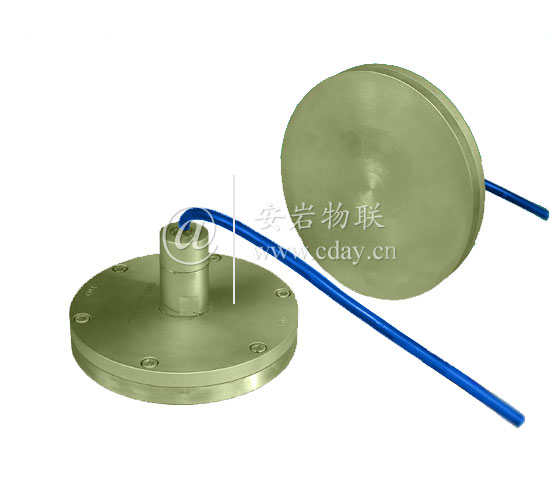

安巖?AYE型振弦式混凝土應力計
安巖?AYE型振弦式混凝土應力計，其中包括有AYE-0.4S、AYE-0.6S、AYE-0.8S、 AYE-1S、AYE-1.6S、AYE-2.5S等系列型號。
1 用途
安巖?AYE型振弦式混凝土應力計適用于長期埋設在水工結構物或其它混凝土結構物內，測量結構物內的受壓狀態，并可同步測量埋設點的溫度。振弦式混凝土應力計具有智能識別功能。
2 規格及主要技術參數
|
規格代號 |
AYE-0.4S |
AYE-0.6S |
AYE-0.8S |
AYE-1S |
AYE-1.6S |
AYE-2.5S |
|
|
尺寸 |
最大外徑D:mm |
156 |
156 |
156 |
156 |
156 |
156 |
|
參數 |
承壓盤高H: mm |
27 |
27 |
27 |
27 |
27 |
27 |
|
|
測量范圍: KPa |
0～400 |
0～600 |
0～800 |
0～1000 |
0～1600 |
0～2500 |
|
|
靈敏度k: KPa/F |
≤0.20 |
≤0.30 |
≤0.35 |
≤0.50 |
≤0.80 |
≤1.25 |
|
|
測量精度： F.S |
±0.1% |
±0.1% |
±0.1% |
±0.1% |
±0.1% |
±0.1% |
|
性能參數 |
溫度測量范圍: ℃ |
-40～+150 |
-40～+150 |
-40～+150 |
-40～+150 |
-40～+150 |
-40～+150 |
|
|
溫度測量精度: ℃ |
±0.5 |
±0.5 |
±0.5 |
±0.5 |
±0.5 |
±0.5 |
|
|
修正系數: KPa/℃ |
≈0.08 |
≈0.08 |
≈0.08 |
≈0.08 |
≈0.08 |
≈0.08 |
|
|
耐水壓：測耐水壓：測量范圍 |
1.2倍 |
1.2倍 |
1.2倍 |
1.2倍 |
1.2倍 |
1.2倍 |
|
|
絕緣電阻: 絕緣電阻: MΩ |
≥50 |
≥50 |
≥50 |
≥50 |
≥50 |
≥50 |
3 計算方法
應力計的一般計算公式：
Pm = k△F + b△T = k (F - F0) + b (T - T0)
式中：Pm — 被測結構物的壓應力值，單位為KPa；
K — 應力計的測量靈敏度，單位為KPa/F ；
△F — 應力計實時測量值相對于基準值相的變化量，單位為F；
b — 應力計的溫度修正系數，單位為KPa /℃；
△T — 溫度實時測量值相對于基準值的變化量，單位為℃；
F — 應力計的實時測量值，單位為F；
F0 — 應力計的測量基準值，單位為F；
T — 溫度的實時測量值，單位為℃；
T0 — 溫度的測量基準值，單位為℃。
注：頻率模數F=Hz2×10-3
