1 用途

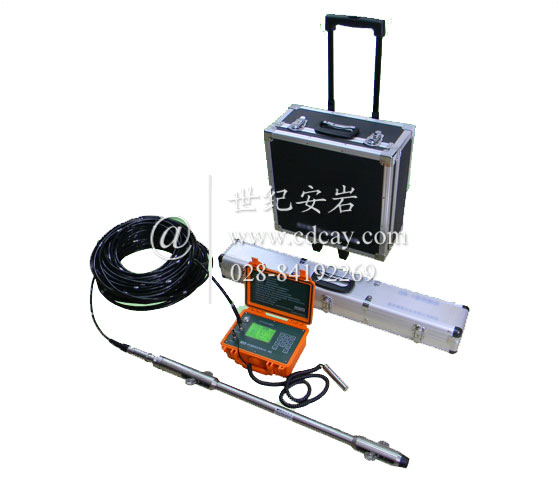

安巖?AY-1型活動式測斜儀(智能型)廣泛適用于測量土石壩、面板壩、巖體邊坡、土建基坑、路基等結構物的水平位移，該儀器配合測斜管可反復使用。測量時被測值由手持線控器選定存入讀數儀，傳輸給計算機，計算出位移量并繪制管形圖，無紙化操作。測斜儀采用的是耐沖擊型傾斜傳感器，承載電纜為帶鋼芯表面鑲有標尺的聚胺脂電纜。測斜儀具有智能識別功能。

2 規格及主要技術參數

3 計算方法

測斜儀的一般計算公式：

Si = L×Sin(a + b×Fi + c×Fi2 + d×Fi3)

式中： Si — 測斜管軸線在i點與鉛垂線的傾斜量(水平位移)，單位為mm;

L — 測斜儀兩輪距間的標距，單位為mm;

Fi — 測斜儀在i點的實時測量值，單位為F;

a﹑b﹑c﹑d — 測斜儀的標定系數。
