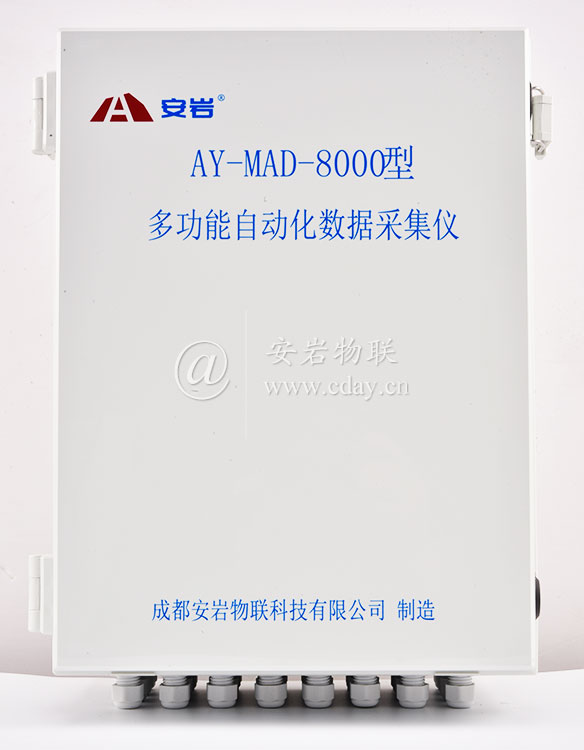

安巖?AY-MAD-8000型多功能自動化數據采集儀

安巖?AY-MAD-8000型多功能自動化數據采集儀，型號為AY-MAD-8000。

1 用途

安巖?AY-MAD-8000型多功能自動化數據采集儀適用于單臺或多臺組網自動采集各類傳感器的測量數據，能適應工程現場氣候環境下正常工作，并具有防水、防雷、抗干擾等能力。多功能自動化數據采集儀有分布式網絡化測量、自動間隔測量、單次測量、連續測量、定時測量、定次測量、測量數據存貯、計算機通訊、越限報警、測量數據管理、測量圖表輸出、附設人工比測等功能。

2 基本功能

● 開放式結構，摸塊化組合，可采集電壓、電流、電阻、電容、頻率、開關量、脈沖量等電量，測量精度高，系統穩定可靠，具有較強的抗環境電磁干擾和抗工頻干擾的能力。

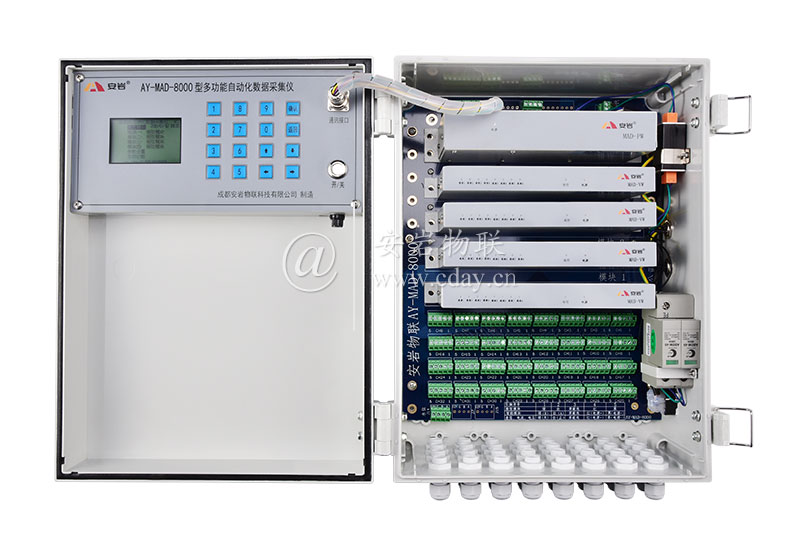

● 每臺AY-MAD-8000為摸塊化組合，由四個任意組合的測量摸塊﹑主控與通訊模塊，電源模塊，接線端口組成。

● AY-MAD-8000有完善的防雷防靜電及瞬變脈沖阻斷功能，高壓脈沖由阻斷電路先行阻止，再由吸收電路安全吸收，確保模塊運行安全。設有傳感器的安全保護功能，在測量閑置時自動將傳感器進線短路并接至系統地線上，確保傳感器安全，無需另配避雷器。

● 具有完備的系統自檢功能，AY-MAD-8000每天會自動檢測一次各部件的工作狀況，發現故障立即報告。每個摸塊上有12個工作狀態指示燈，將隨時顯示電源、測量、收信、發信、各通路的工作狀態。

●?AY-MAD-8000有多種數據傳輸方式：RS485傳輸、TCP/IP網絡傳輸、無線數傳電臺傳輸、光纜傳輸、電話網絡傳輸、公共移動網傳輸(GPRS/CDMA)等。

● AY-MAD-8000具有靈活的采集數據處理方式，可以工作在自報方式、召測方式、單機存貯方式等多種方式的組合，內置4M字節存貯器可以存貯傳感器滿接時單點7000次采集數據。存貯數據可通過串口傳輸至計算機，也可以使用U盤轉拷貝至計算機，增加了數據轉移的靈活性。

3 主要技術指標

外形尺寸：400×300×185 mm

工作電源：220V交流電或16.5V太陽能供電

整機功耗：測量<500ma(與內置模塊類型有關)，待機<5ma(省電模式)

顯示屏：240X160高點陣LCD

傳輸距離：約1000米(485傳輸)，其它傳輸方式由外置傳輸設備決定

波特率：9600bps(RS485)或115200bps(無線數傳電臺)，波特率可調

工作溫濕度：溫度-30°C ～+70°C，相對濕度90%

存貯數據：約8000×32條

數據保持時間：>10年

接入傳感器：32支／臺

組網數量：最多256臺

整機設計壽命：>10年
